Den komplette guiden til Kondensatorsymboler i moderne elektronikk
Mestre det universelle språket i elektroniske kretsdiagrammer med vår omfattende guide til kondensatorsymboler og deres anvendelser. Denne guiden dekker alt fra grunnleggende symboler til avanserte applikasjoner i moderne elektronisk design.
Forståelse av kondensator
Funksjon
Midlertidig energilagring og spenningsregulering i kretsløp
Struktur
To ledende plater atskilt med et dielektrisk materiale
Enheter
Målt i farad (f) og underavdelinger
Typer kondensatorsymboler
Ikke-polariserte kondensatorer
Bi-retningsbegrepere brukt i vekselstrømskretser. Vanlige typer inkluderer keramiske og filmkondensatorer.
Polariserte kondensatorer
Retningsfølsomme kondensatorer som elektrolytika, merket med positive og negative terminaler.

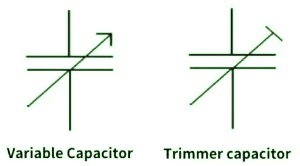

Variabel kondensatorer
Justerbare kapasitanskomponenter brukt i innstillingskretser og frekvenskontroll.
Vanlige applikasjoner
| Søknad | Kondensitortype | Typiske verdier |
|---|---|---|
| Strømforsyningsfiltrering | Elektrolytisk | 100μF - 10.000 uF |
| Signalkobling | Keramikk/film | 0,1μF - 1µF |
| RF -innstilling | Variable | 5pf - 100pf |
Måling og testing
Ved hjelp av et multimeter
- Sett multimeter til kapasitansmodus
- Forsikre deg om at kondensatoren er fullstendig utladet
- Koble fører til passende terminaler
- Les og tolke målingen
Sikkerhetsforholdsregler
- Alltid slippe ut kondensatorer før testing
- Bruk passende spenningsvurderinger
- Observer riktig polaritet
- Bruk sikkerhetsutstyr når det er nødvendig
